性能特点
● 低功耗 : 四节碱性电池，使用寿命超过1年；
● 一表一卡 : 燃气表与用户卡一 一对应，防止窜用，且数据经过特殊加密；
● 操作简单 : 燃气表只需简单设置即可使用，软件界面直观，开户、购气等操作简单易用；
● 采用真兰宽量程膜式燃气表基表，计量范围更宽，适用范围更广，可有效降低小端流量的计量损失；
● 电池盒采用双层环绕防水墙设计，能保证电池的防水密封，有效提高电池的使用时间；
● 可选配置 : 可根据要求增加机械温度补偿，电子温度补偿，电子压力补偿，电子温压补偿和阶梯计费功能。
技术参数
技术参数/型号 | IWG6S | IWG10S | IWG16S | IWG25S | IG40S | IG65S | IG100S | |
公称流量m³/h | 6 | 10 | 16 | 25 | 40 | 65 | 100 | |
最大流量m³/h | 10 | 16 | 25 | 40 | 65 | 100 | 160 | |
最小流量m³/h | 0.04 | 0.06 | 0.1 | 0.16 | 0.4 | 0.65 | 1.0 | |
压力损失 Pa | ≤250 | ≤375 | ≤500 | |||||
脉冲常数 m³/Pulse | 0.1 | 1 | ||||||
工作压力范围 kPa | 0.5~30 | |||||||
示值误差 | 0.1qmax≤q≤qmax | ±1.5% | ||||||
qmin≤0.1qmax | ±3% | |||||||
工作电压 | DC6V(4节5#碱性电池) | |||||||
电池寿命 | 正常条件下可用1年以上 | |||||||
静态工作电流 | ≤30μA | |||||||

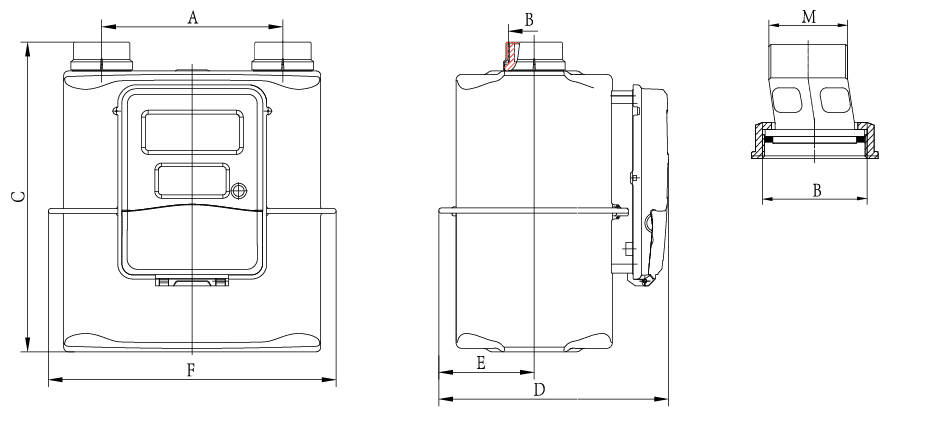

外形尺寸
型号规格 | IWG6S | IWG10S | IWG16S | IWG25S |
A(mm) | 160±0.50 | 200±0.50 | 240±0.50 | 300±0.50 |
B(mm) | G1¼" | G2" | G2" | M80x3 |
C(mm) | 273.5 | 327.5 | 375.5 | 437 |
D(mm) | 203 | 226 | 249 | 297 |
E(mm) | 85 | 96 | 107 | 132 |
F(mm) | 254.5 | 316 | 355.5 | 438.8 |
M(mm) | R1 | R1 ½ | R1 ½ | R2 |

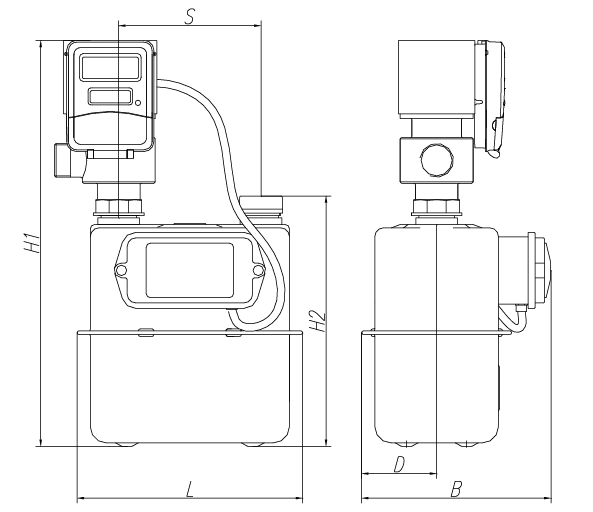

型号规格 | G6 | G10 | G16 | G25 | G40 | G65 | G100 |
H1(mm) | 571 | 575 | 623 | 685 | 828 | 990 | 990 |
H2(mm) | 273.5 | 327.5 | 375.5 | 437 | 568 | 730 | 730 |
S(mm) | 160 | 200 | 240 | 300 | 320 | 380 | 380 |
L(mm) | 254.5 | 316 | 355.5 | 438.8 | 508 | 635 | 635 |
B(mm) | 192 | 216 | 238 | 285.5 | 420 | 522 | 522 |
D(mm) | 85 | 96 | 107 | 132 | 208 | 258 | 258 |
表接头螺纹 | G1¼" | G2" | G2" | M80x3 | M80x3 | M120x4 | M120x4 |
