性能特点
● 量程范围宽，量程比达到250:1；
● 密封性好，使用更安全，使燃气表可承受75kPa的高压密封性检测；
● 预留脉冲输出接口，为未来实现远程抄表提供可能；
● 支持外挂NB-loT通讯模块升级为物联网远传燃气表。
技术参数
技术参数/型号 | WG6S | WG10S | WG16S | WG25S | G6S-JT | G10S-JT | G16S-JT | G25S-JT | |
公称流量m³/h | 6 | 10 | 16 | 25 | 6 | 10 | 16 | 25 | |
最大流量m³/h | 10 | 16 | 25 | 40 | 10 | 16 | 25 | 40 | |
最小流量m³/h | 0.04 | 0.06 | 0.1 | 0.16 | 0.06 | 0.1 | 0.16 | 0.25 | |
工作压力范围 kPa | 0.5~50 | ||||||||
中心温度 tsp | 20℃ | ||||||||
示值误差 0.1qmax≤q≤qmax | ±1.5% | ±2％(tsp±5℃ 范围内） ±2.5％(tsp±5℃ 范围外） | |||||||
qmin≤0.1qmax | ±3% | ±3.5％(tsp±5℃ 范围内） ±4％(tsp±5℃ 范围外） | |||||||
压力损失 Pa | ≤200 | ≤300 | ≤200 | ≤300 | |||||
最大读数 m³ | 99999.9998 | 999999.998 | 999993.9998 | 999999.998 | |||||
最小读数 m³ | 0.0002 | 0.002 | 0.0002 | 0.002 | |||||
准确度等级 | 1.5级 | ||||||||
重 量 kg | 4.1 | 7.8 | 9.8 | 15.6 | 4.2 | 7.9 | 9.9 | 15.7 | |

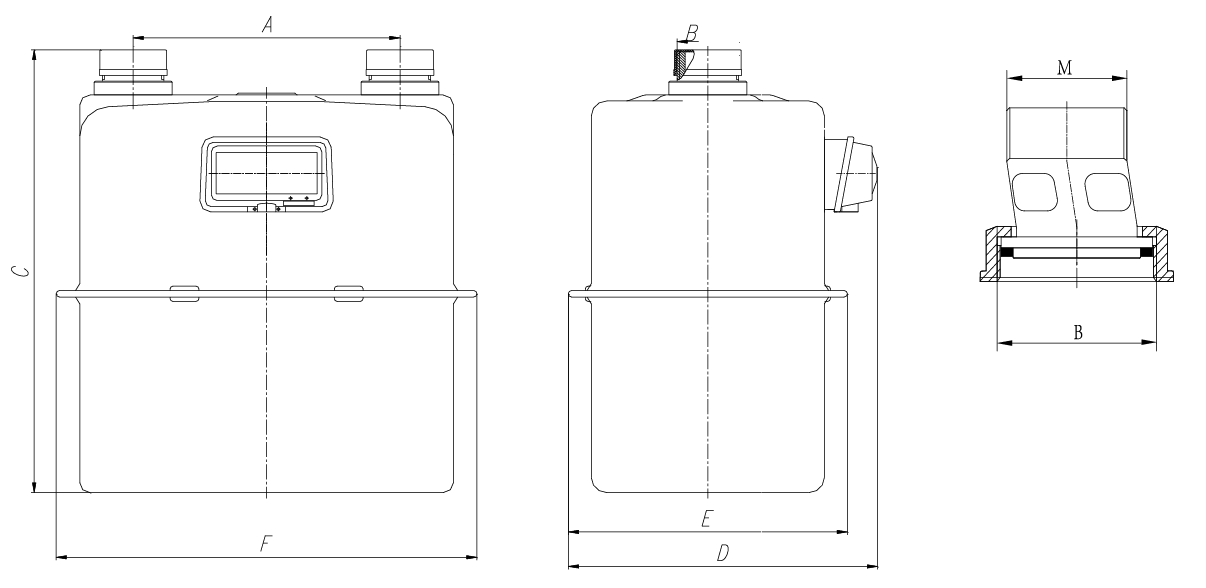

外形尺寸
型号规格 | WG6S | WG10S | WG16S | WG25S | G6S-JT | G10S-JT | G16S-JT | G25S-JT |
A(mm) | 160±0.50 | 200±0.50 | 240±0.50 | 300±0.50 | 160±0.50 | 200±0.50 | 240±0.50 | 300±0.50 |
B(mm) | G1¼" | G2" | G2" | M80x3 | G1¼" | G2" | G2" | M80x3 |
C(mm) | 237.5 | 327.5 | 375.5 | 437 | 285.9 | 344.8 | 392.8 | 454.3 |
D(mm) | 192 | 216 | 238 | 285.5 | 192 | 216 | 238 | 285.5 |
E(mm) | 168.6 | 191 | 213 | 262.5 | 168.6 | 191 | 213 | 262.5 |
F(mm) | 254.5 | 316 | 355.5 | 438.8 | 254.5 | 316 | 355.5 | 438.8 |
M(mm) | R1 | R1 ½ | R1 ½ | R2 | R1 | R1 ½ | R1 ½ | R2 |
